Konfigurasi OLT ZTE

Table of Contents

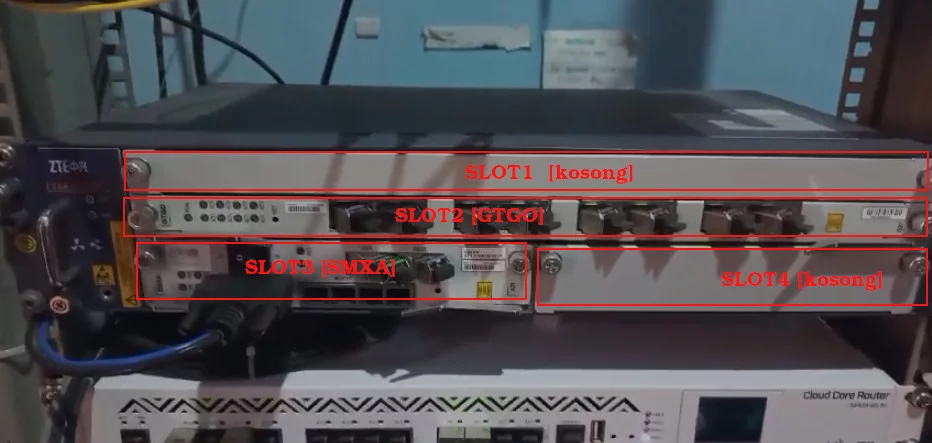

Menambahkan Card/Module

ZXAN(config)#add-rack rackno 1 racktype C320Rack

ZXAN(config)#add-shelf shelfno 1 shelftype C320_SHELF

ZXAN(config)#add-card slotno 4 PRAM

ZXAN(config)#add-card slotno 2 GTGO

ZXAN(config)#add-card slotno 3 SMXA

Melihat card yang terpasang

ZXAN#show card

Mengganti hostname

ZXAN(config)#hostname namahostname

Menambah user login

ZXAN(config)#username namauser password passworduser privilege 15

15 = full
16 = write
10 = read

Melihat list user yang sudah dibuat

show username

Mengganti IP interface management

ZXAN(config)#interface mng1

ZXAN(config-if)#ip address 10.0.0.2 255.255.255.0

Mengaktifkan SSH Server

ZXAN(config)#ssh server enable

ZXAN(config)#ssh server version 2

ZXAN(config)#ssh server authentication mode local

ZXAN(config)#ssh server authentication type pap

Melihat service SSH

ZXAN(config)#show ssh

Membuat VLAN

ZXAN(config)#vlan 100

ZXAN(config-vlan100)#description HOTSPOT

ZXAN(config)#vlan 200

ZXAN(config-vlan100)#description PPPOE

Konfigurasi Port Uplink

Masuk ke interface yang akan di konfigurasi:

ZXAN(config)#interface xgei_1/3/2

Menghidupkan interface/port:

ZXAN(config-if)#no shutdown

Buat mode port menjadi hybrid

ZXAN(config-if)#switchport mode hybrid

Tag/allow vlan yang akan dilewatkan

ZXAN(config-if)#switchport vlan 100 tag

ZXAN(config-if)#switchport vlan 200 tag

Konfigurasi GPON – Membuat Profile

ONU Profile (atau, VLAN Profile)

ONU Profile ini nantinya digunakan untuk MODEM/ONU pada konfigurasi pon-onu-mng gpon-onu_1/x/x:x

Masuk ke konfigurasi GPON:

ZXAN(config)#gpon

Buat onu-profile VLAN:

ZXAN(config-gpon)#onu profile vlan HOTSPOT tag-mode tag cvlan 100

ZXAN(config-gpon)#onu profile vlan PPPOE tag-mode tag cvlan 200

T-Cont Profile (Bandwidth/QOS)

1 PON GPON maksimum Bandwidth nya adalah 1.24 Gbps atau 1.240.000 Kbps, Namun pada implementasi lapangan biasanya dihitung bulat menjadi 1Gbps atau 1.000.000 Kbps

Di ZTE Bandwidth Tcont menggunakan satuan Kbps, jadi 1 PON maksimum bandwidth fixed/assured adalah 1000000

Secara teori 1 PON GPON dapat menampung 128 Modem/ONU, tetapi dalam prakteknya tidak di maksimalkan 128 tetapi maksimal 120

Misal rencananya adalah dalam 1 PON akan kita maksimalkan 120 Modem/ONU maka rumus untuk menghitung maksimal assured/fixed nya adalah 1000000 ÷ 120, maka maksimum assured/fixed nya adalah 8300

Di GPON terdapat beberapa T-Cont Type berikut adalah gambaran umumnya:

T-CONT Type	Nama	Fungsi
Type 1	Fixed	Bandwidth dijamin 100%
Type 2	Assured	CIR dijamin, bisa pakai band tambahan
Type 3	Non-Assured	Tidak ada CIR, tapi punya prioritas
Type 4	Best Effort	BE murni
Type 5	Mix	Kombinasi 2–4 dalam satu ONT

Buat onu-profile tcont:

ZXAN(config)#gpon

ZXAN(config-gpon)#profile tcont 1G type 3 assured 512 maximum 1024000

Traffic Profile – Gemport

Traffic profile ini nantinya bisa kita gunakan untuk limitasi bandwidth suatu gemport

ZXAN(config)#gpon

ZXAN(config-gpon)#profile traffic 500M sir 500000 pir 500000

Menambah/Register Modem/ONU

Melihat modem yang tersambung tapi belum di register

ZXAN(config)#show pon onu uncfg

ZXAN(config)#interface gpon-olt_1/9/1

ZXAN(config-if)#onu 1 type ZTE-F609 sn ZTEGX8X8X8X8

ZXAN(config-if)#exit

ZXAN(config)#interface gpon-onu_1/9/1:1

ZXAN(config-if)#tcont 1 name PPPOE profile 1G

ZXAN(config-if)#tcont 2 name HOTPOST profile 1G

ZXAN(config-if)#gemport 1 name PPPOE unicast tcont 1 dir both

#opsional
ZXAN(config-if)#gemport 1 traffic-limit upstream 500M downstream 500M

ZXAN(config-if)#gemport 2 name HOTSPOT unicast tcont 2 dir both

#opsional
ZXAN(config-if)#gemport 2 traffic-limit upstream 500M downstream 500M

ZXAN(config-if)#service-port 1 vport 1 user-vlan 200 vlan 200

ZXAN(config-if)#service-port 2 vport 2 user-vlan 100 vlan 100

Secara default id vport adalah id gemport, dengan kata lain jika vport 1 akan di ikat dengan gemport 1 (istilah 1:1)

Sebetulnya 1 tcont bisa membawa beberapa gemport, tapi ditutorial kali ini saya akan melakukan konfigurasi 1 tcont untuk 1 gemport

Konfigurasi Modem/ONU

Konfigurasi WAN PPPoE

ZXAN(config)#pon-onu-mng gpon-onu_1/2/5:5

ZXAN(gpon-onu-mng)#service PPPOE type internet gemport 1 vlan 200

ZXAN(gpon-onu-mng)#wan-ip 1 mode pppoe username PPPoE_USERNAME password PPPoeE_PASSWORD vlan-profile PPPoE host 1

ZXAN(gpon-onu-mng)#wan-ip 1 ping-response enable traceroute-response enable

[Port Binding] Binding WAN 1 (PPPoE) ke port ethernet 1, 2 dan SSID 1, Sesuaikan! :

ZXAN(gpon-onu-mng)#wan 1 ethuni 1,2 ssid 1 service internet host 1

ZXAN(gpon-onu-mng)#interface wifi wifi_0/1 state unlock

ZXAN(gpon-onu-mng)#ssid ctrl wifi_0/1 name NAMA-SSID-PPPOE

ZXAN(gpon-onu-mng)#ssid auth wpa wifi_0/1 wpa-wpa2-psk key PASSWORD-SSID123

ZXAN(gpon-onu-mng)#interface eth eth_0/1 state unlock

ZXAN(gpon-onu-mng)#interface eth eth_0/2 state unlock

Enable WAN Remote

ZXAN(gpon-onu-mng)#security-mng 2 ingress-type wan mode permit state enable protocol web

Jika masih tidak bisa di remote WAN coba perintah berikut:

ZXAN(gpon-onu-mng)#security-mgmt 212 state enable mode forward protocol web

Konfigurasi Bridge Hotspot

ZXAN(config)#pon-onu-mng gpon-onu_1/2/5:5

ZXAN(gpon-onu-mng)#service HOTSPOT gemport 2 vlan 100

ZXAN(gpon-onu-mng)#interface wifi wifi_0/2 state unlock

ZXAN(gpon-onu-mng)#vlan port wifi_0/2 mode tag vlan 100

ZXAN(gpon-onu-mng)#ssid ctrl wifi_0/2 name NAMA-SSID-HOTSPOT

ZXAN(gpon-onu-mng)#ssid auth wep wifi_0/2 open-system

ZXAN(gpon-onu-mng)#vlan port eth_0/3 mode tag vlan 100

ZXAN(gpon-onu-mng)#vlan port eth_0/3 mode tag vlan 100

Disable port Ethernet ONU

ZXAN(config)#pon-onu-mng gpon-onu_1/2/5:5

ZXAN(gpon-onu-mng)#interface eth eth_0/3 state lock

Enable port Ethernet ONU

ZXAN(config)#pon-onu-mng gpon-onu_1/2/5:5

ZXAN(gpon-onu-mng)#interface eth eth_0/3 state unlock
