Cara Konfigurasi GPON OLT Vsol & Jolink

Tancapkan Kabel dari Laptop ke port AUX untuk melakukan konfigurasi pertama kali

Default IP OLT Vsol & Jolink GPON

https://192.168.8.200

Default username & password

user: admin
password: Xpon@Olt9417#

TOPOLOGI

VLAN 10 – Management OLT
VLAN 100 – Hotspot
VLAN 200 – PPPOE

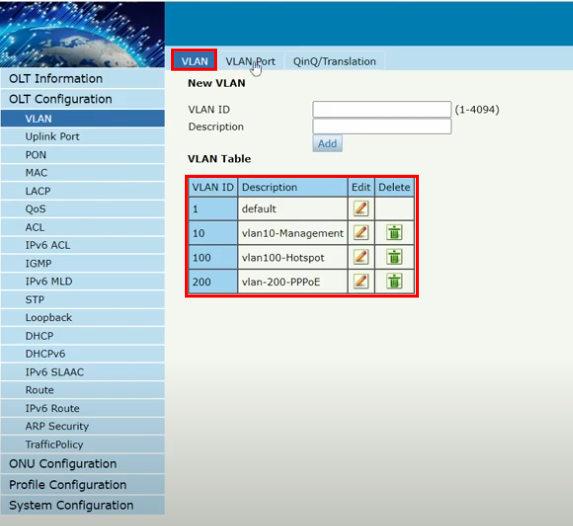

Buat VLAN

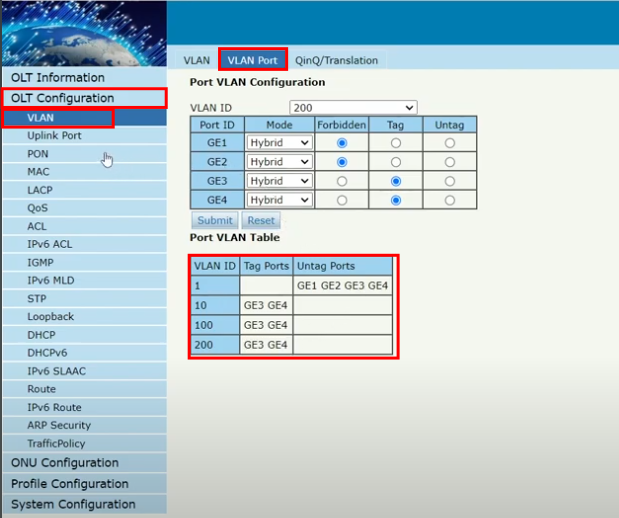

Sesuaikan tag port Uplink untuk setiap VLAN

Berikan IP Management pada VLAN yang telah ditentukan

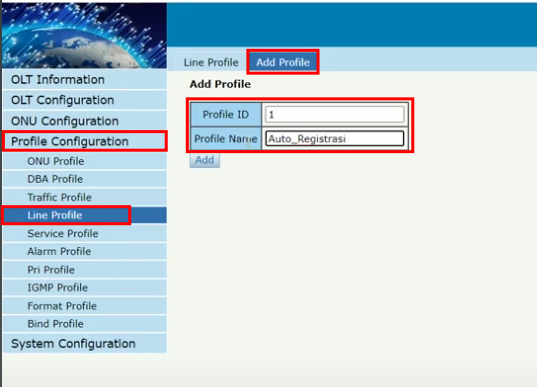

Buat Line Profile

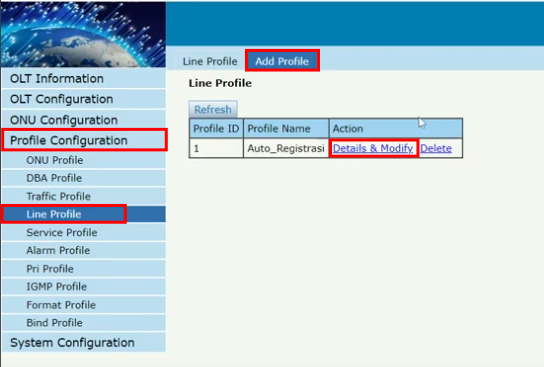

Jika Line Profile sudah dibuat maka akan muncul seperti berikut, lalu kita klik Details & Modify

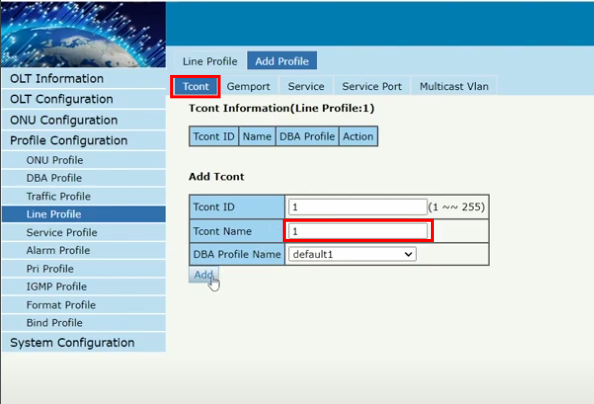

Pada bagian tcont, disini saya buat tcont baru dengan nama 1

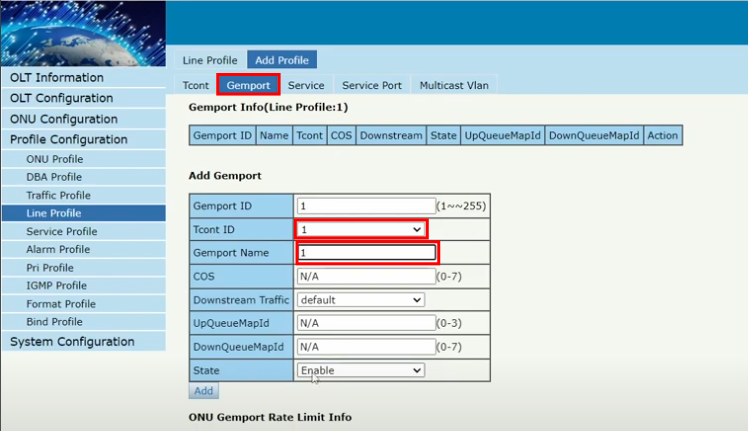

Pada bagian gemport, disini saya buat gemport baru dengan nama 1

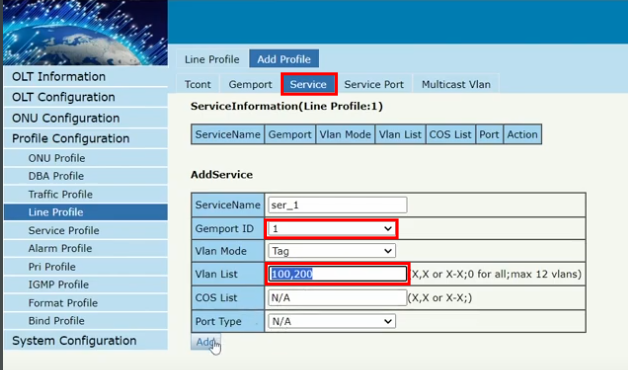

Pada bagian Service, saya masukkan VLAN Hotspot dan PPPoE (100 & 200)

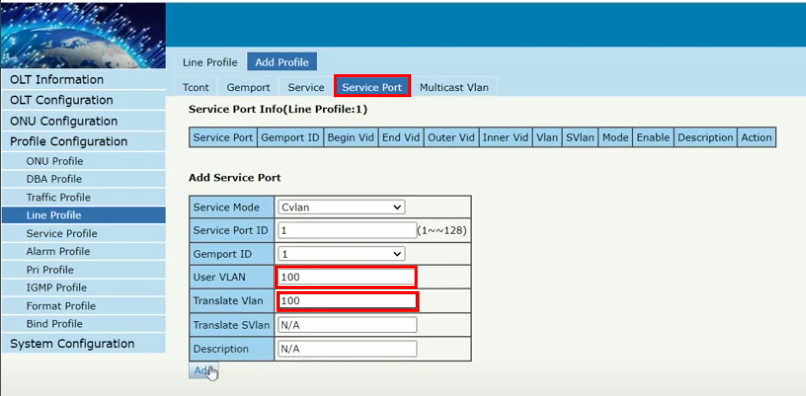

Pada bagian Service Port, Buat terlebihdahulu untuk Hotspot (VLAN 100)

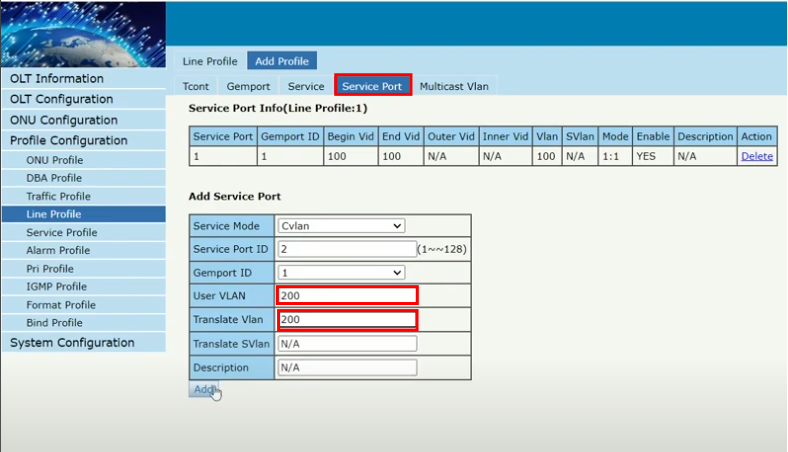

Masih pada bagian Service Port, Buat untuk service PPPoE (VLAN 200)

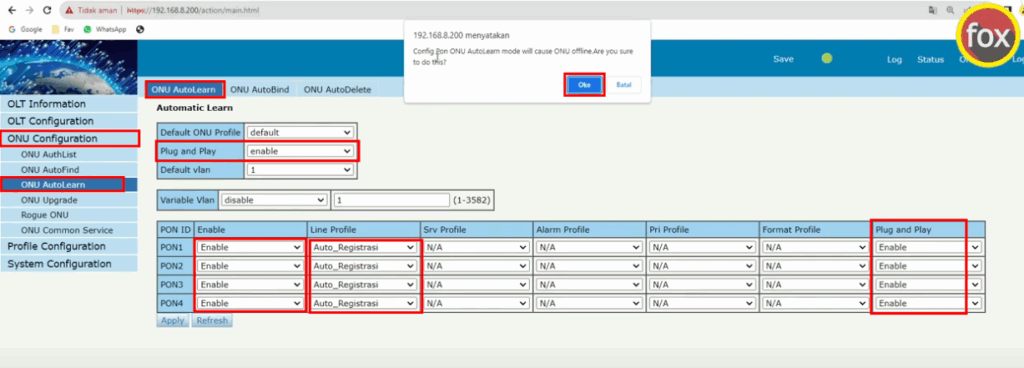

Terakhir kita apply Line perofile yang telah kita buat, Pergi ke bagian ONU Configuration > ONU Autolearn

Selanjutnya silakan sesuaikan konfigurasinya seperti

  • Disable Capcha
  • Menambah/Mengubah User & Password
  • Menambahkan Default route

Untuk mencoba auto register dan auto Line Profile pastikan tidak ada modem, jika ada delete terlebihdahulu.

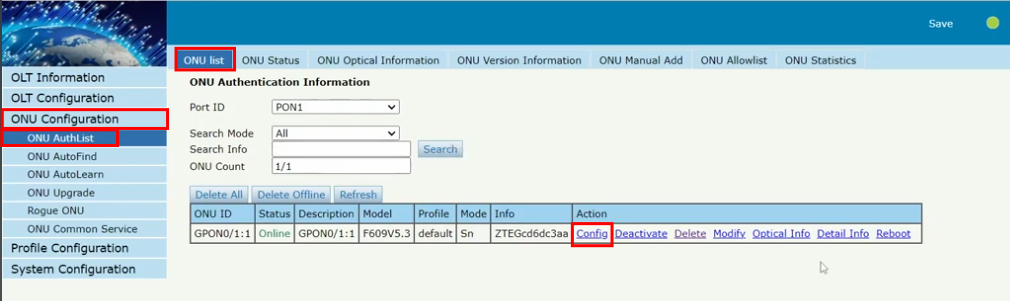

Untuk melihat apakah auto register dan auto Line Profilenya sudah diterpkan bisa dilihat dimenu ONU Configuration > Onu Authlist

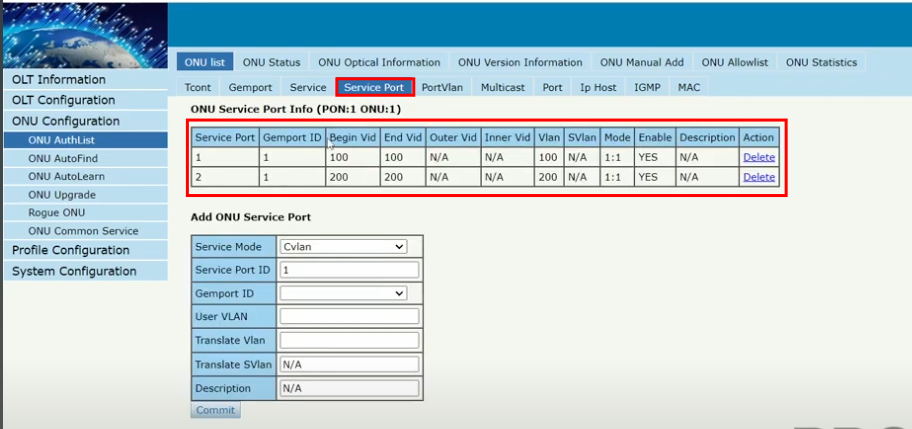

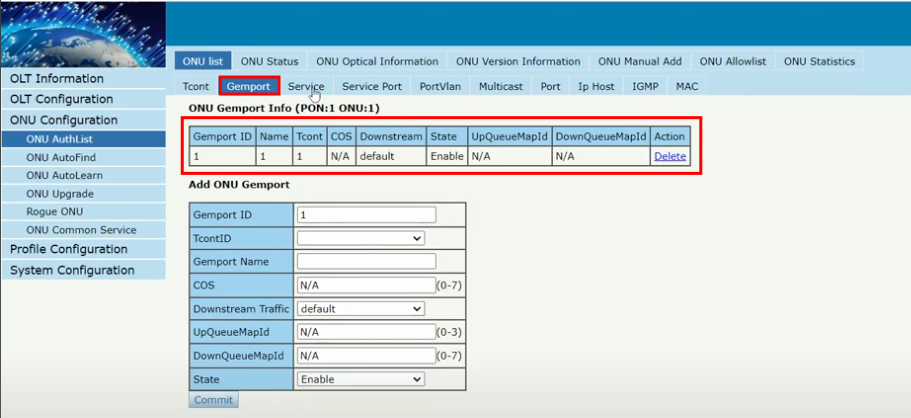

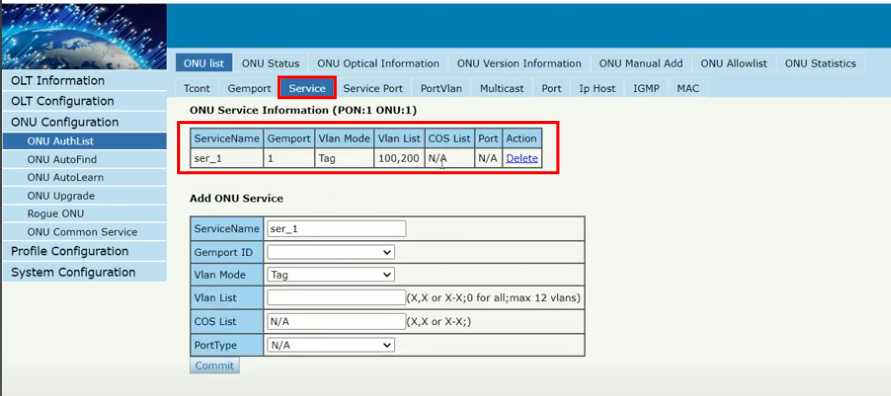

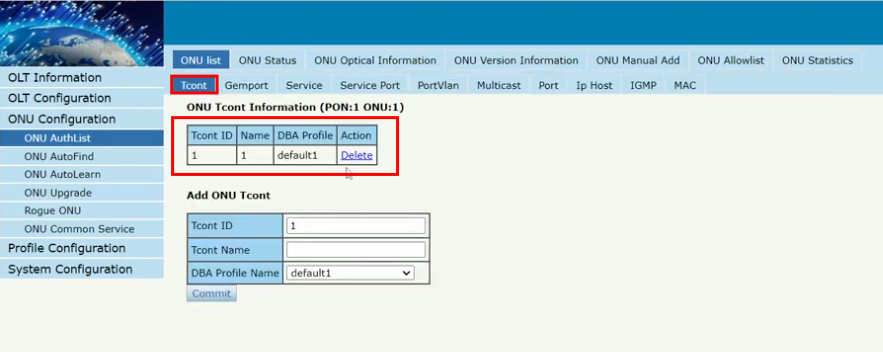

Jika Line Profile sudah Auto Register hasilnya seperti berikut

Jangan Lupa Di Save
